满足开关柜最大5000A、断路器5000A、负荷开关5000A、隔脱离关5000A、柱上开关5000A、的大电流温升试验。由大功率升流设备对式品进行通流试验，温度巡检仪对监测点实时监控并纪录温度的曲线。温度巡检仪将数据汇总至程控软件，进行数据的保留、打印、查问等职能。

工控推算机通过串口节造各个职能？榈男鞴ぷ鞑⒍寥≌闪苛司，所有丈量过程可在推算机上操控实现，实时工作状态、实时数据、接线方式等自动进行试验，试验数据手动或自动实现存储，最终可实现试验汇报的编纂、打印和治理工作。

系统根基组成及参数

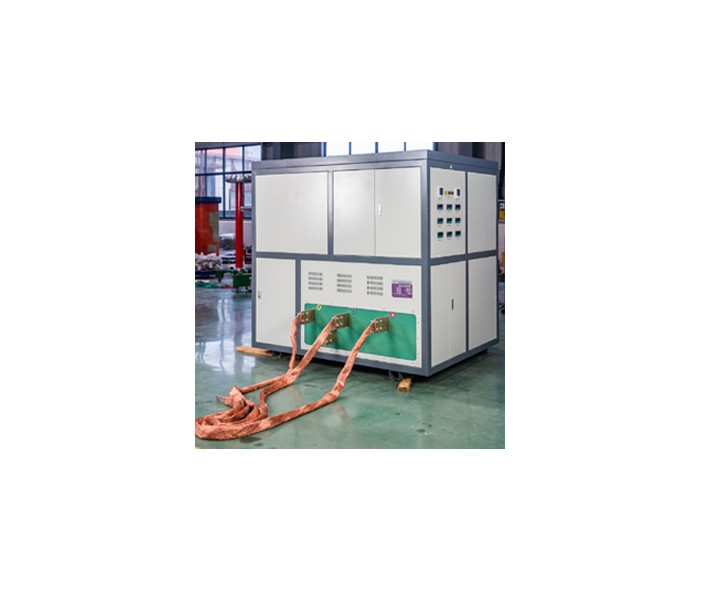

1）低压电源分配柜及PLC柜 （2000mm×1500mm×2000mm）

参考尺度

GB 50054-95 《低压配电设计规范》

GB 50055-93 《通用用电设备配电设计规范》

GB/T 63-90 《电力装置的电丈量仪表装置设计规范》

技术参数

1）容量：150kVA

2）电压：三相四线380V

3）电流：230A

4）内置450A/380V手动式断路器1台、300/5A、0.5级电流互感器三支、数显智能电流表各三块（0.5级） 、过流；ぜ痰缙魅椤⑹灾悄艿缪贡砣椋0.5级）及相对应的批示灯等。

5）数量：1台

6）体积：2000×1500×2000mm3

7）沉量：约3000kg
